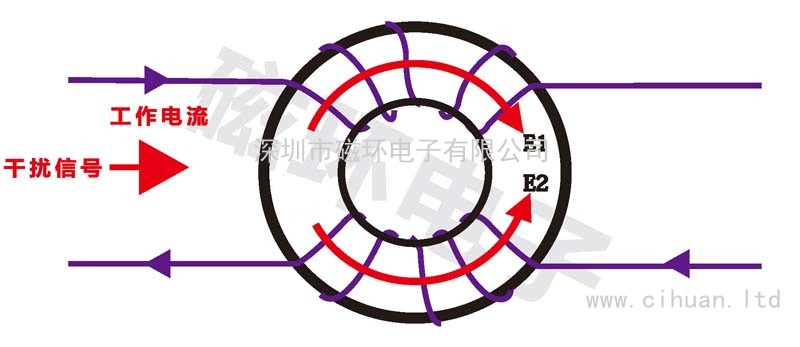

  1.它由兩個線圈同時繞在一個鐵氧體上,這兩個線圈匝數相同但是繞制方向相反,當線圈中流過干擾信號(差模信號)時,兩個相反方向的磁場El和E2會抵消;但是對于共模信號通過時,磁環中的磁通發生相互疊加,這就相當于有比較大的電感量,線圈呈現出高阻抗特性,產生強烈的阻尼效果來抑制共模電流,最終的結果就是抑制共模信號而對差模信號不影響。
扁平線電感_頁面_04 - 副本



共模電感/EMI
  1.首先是共模干擾和差模干擾的概念。差模干擾:差模干擾是指存在于任何兩條供電線或輸出線之間的射頻噪聲分量。在離線開關電源中,是指輸出線的正極和負極兩條線之間的干擾,干擾電壓與供電線輸入或輸出電壓串聯而起作用。共模干擾:共模干擾是存在于任何或全部供電線或輸出線與公共地平面(機殼、箱或接地返回線)中間的射頻噪聲分量的干擾。
扁平線電感_頁面_05 - 副本

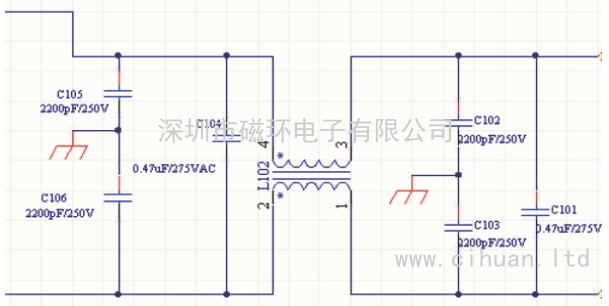

  2.圖中:C105\C106\C102\C103為Y電容,L1為共模扼流圈(共模電感):主要針對共模噪聲。
  3.對于Y電容,選型面Y太窄,基本是沒有選的。一般是2個或者4個。容值大小的選型也不多,主要考慮電源的漏電流,在漏電流允許的情況下越大EMI越好。
4.共模扼流圈:用高磁導率值,可以使得體積更小,圈數更少?,F在磁導率為1 0000的材料已經很成熟了。這個值,取mH級別的。百瓦級別的電源,幾個mH,或者10mH左右
  5.共模扼流圈取值1.5 -5 mH,差模扼流圈取值為10 - 50uH;
  6.共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件,它由兩個尺寸相同,匝數相同的線圈對稱地繞制在同一個鐵氧體磁芯上,形成一個四端器件,要對于共模信號呈現出大電感具有抑制作用,而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁芯中的磁通相互疊加,從而具有相當大的電感量,對共模電流起到抑制作用,而當兩線圈流過差模電流時,磁芯中的磁通相互抵消,幾乎沒有電感量,所以差模電流可以無衰減地通過。因此共模電感在平
衡線路中能有效地抑制共模干擾信號,而對線路正常傳輸的差模信號無影響。
共模電感在制作時應滿足以下要求:
1.繞制在線圈磁芯上的導線要相互絕緣,以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。
  2.當線圈流過瞬時大電流時,磁芯不要出現飽和。
  3.線圈中的磁芯應與線圈絕緣,以防止在瞬時過電壓作用下兩者之間發生擊穿。
  4.線圈應盡可能繞制單層,這樣做可減小線圈的寄生電容,增強線圈對瞬時過電壓的而授能力。
  5.通常情況下,同時注意選擇所需濾波的頻段,共模阻抗越大越好,因此我們在選擇共模電感時需要看器件資料,主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響,主要關注差模阻抗,特別注意高速端口。

扁平線電感_頁面_06 - 副本

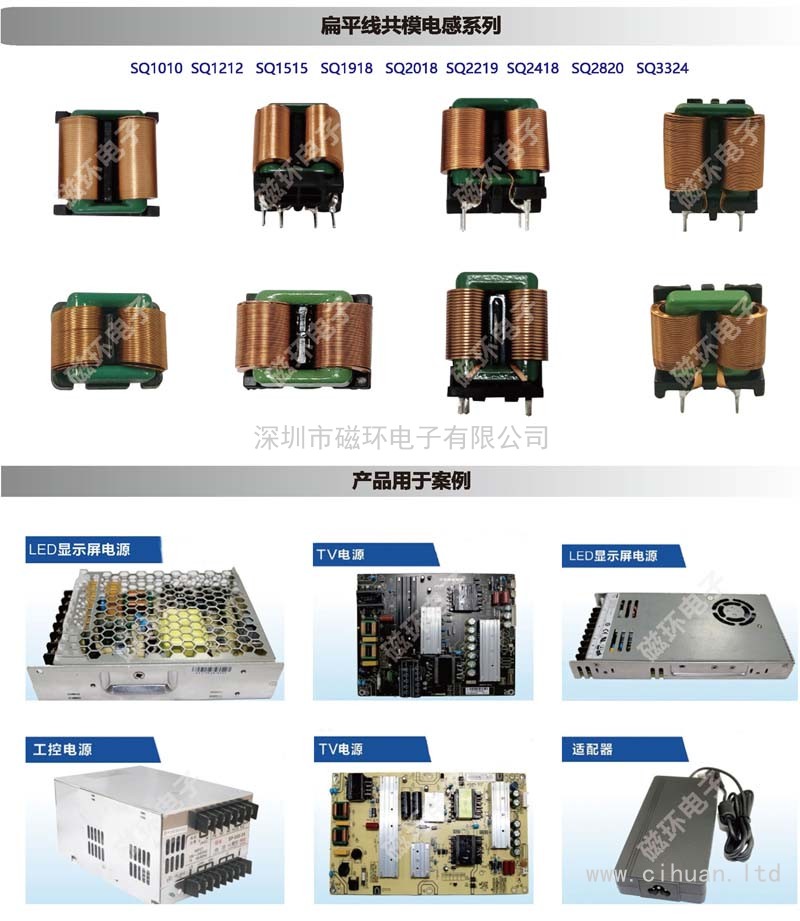

EMC容易過
1、繞線平整,性讎瘸I定

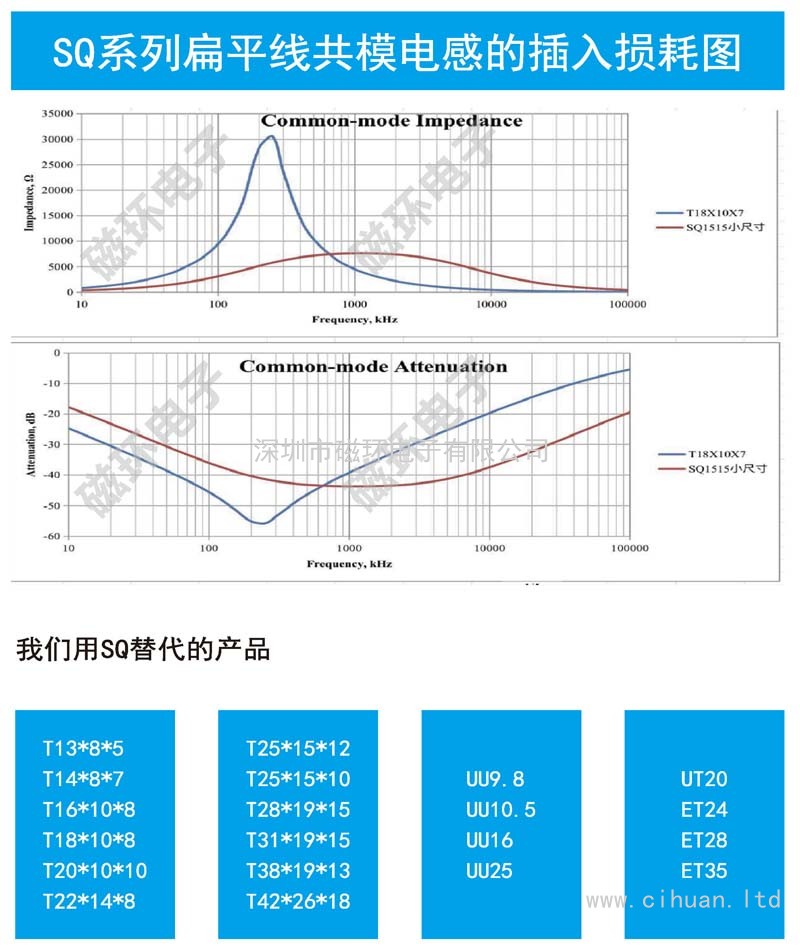

2、高頻效率好,在200KHZ以上傳導余量比普通磁環高—倍,磁環5db,扁平線共模達到11db
3、閉合磁路,磁力泄露小EMI效果理想
大功率 低溫升 代損耗
1、小體積,大電流,扁平線橫截面積大,通過電流大
2、電流走表面,單位電流密度是圓銅線的1.5倍
3、扁平線銅損低,電阻小,溫升低
高壓性能好
1、繞線平整不交叉,
2、磁芯表面有絕緣涂層,
3、可繞空心線圈,磁芯和線圈不接觸
4、線圈中間有隔板,背后有靠山,底座隔開線圈與PCB接觸
容易插件
1、有標準底座,
2、針腳尺寸固定
3、針腳硬度高,不容易歪腳
4、方便作業員插件拿取,提高插件效率
外觀漂亮 產能高
1、繞線平整,排線整齊,不交叉
2、底座與線圈完美組合
3、機器自動繞線,效率是拉磁環的30倍
4、標準品生產,可備庫存
價格適合
1、相比磁環產能高,價格更優惠
2、客戶端插件效率高,提升產能,節約人工成本
